ОСЦИЛ.РФ

Сайт-инструкция к осциллографу для автоэлектриков.

Алюминиевый корпус!

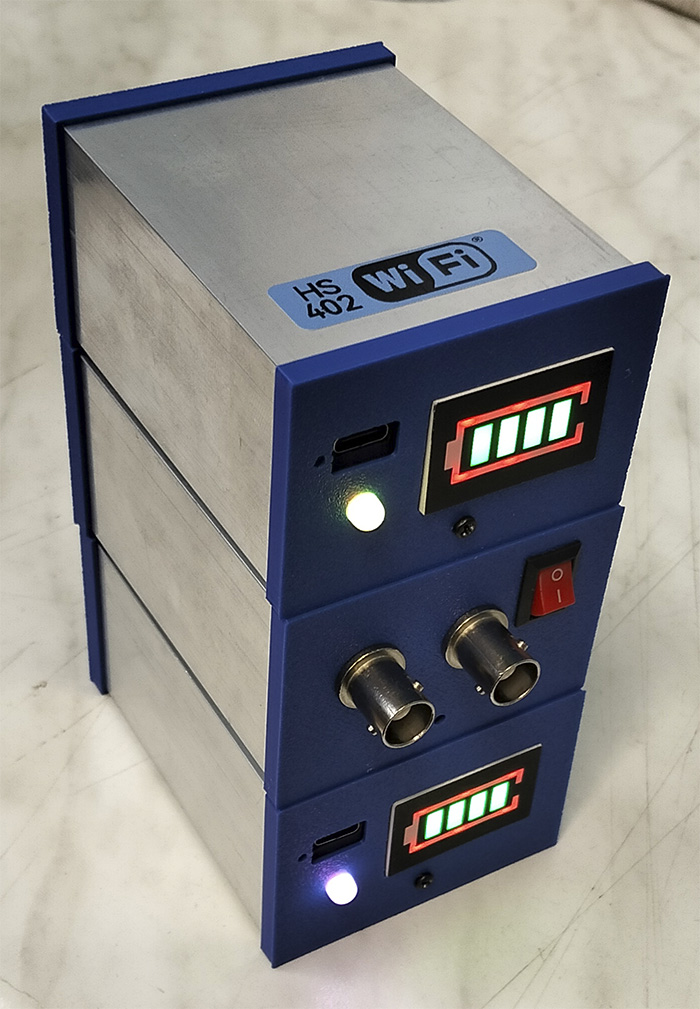

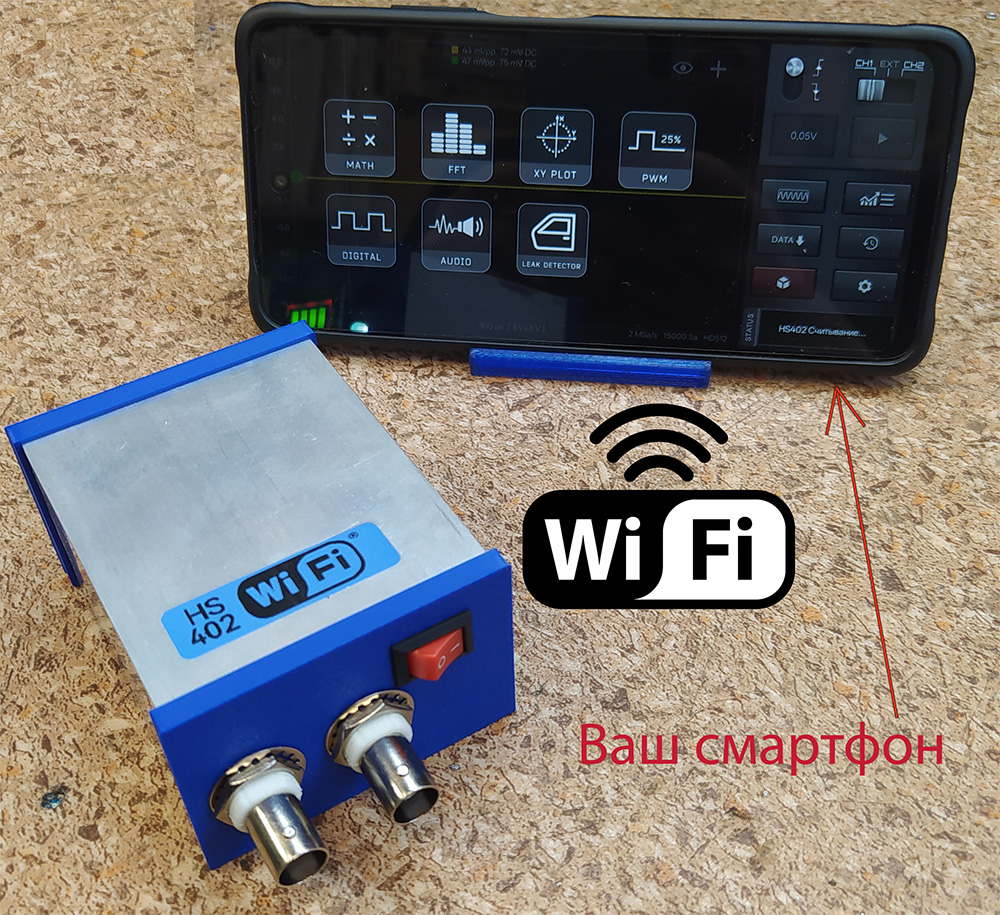

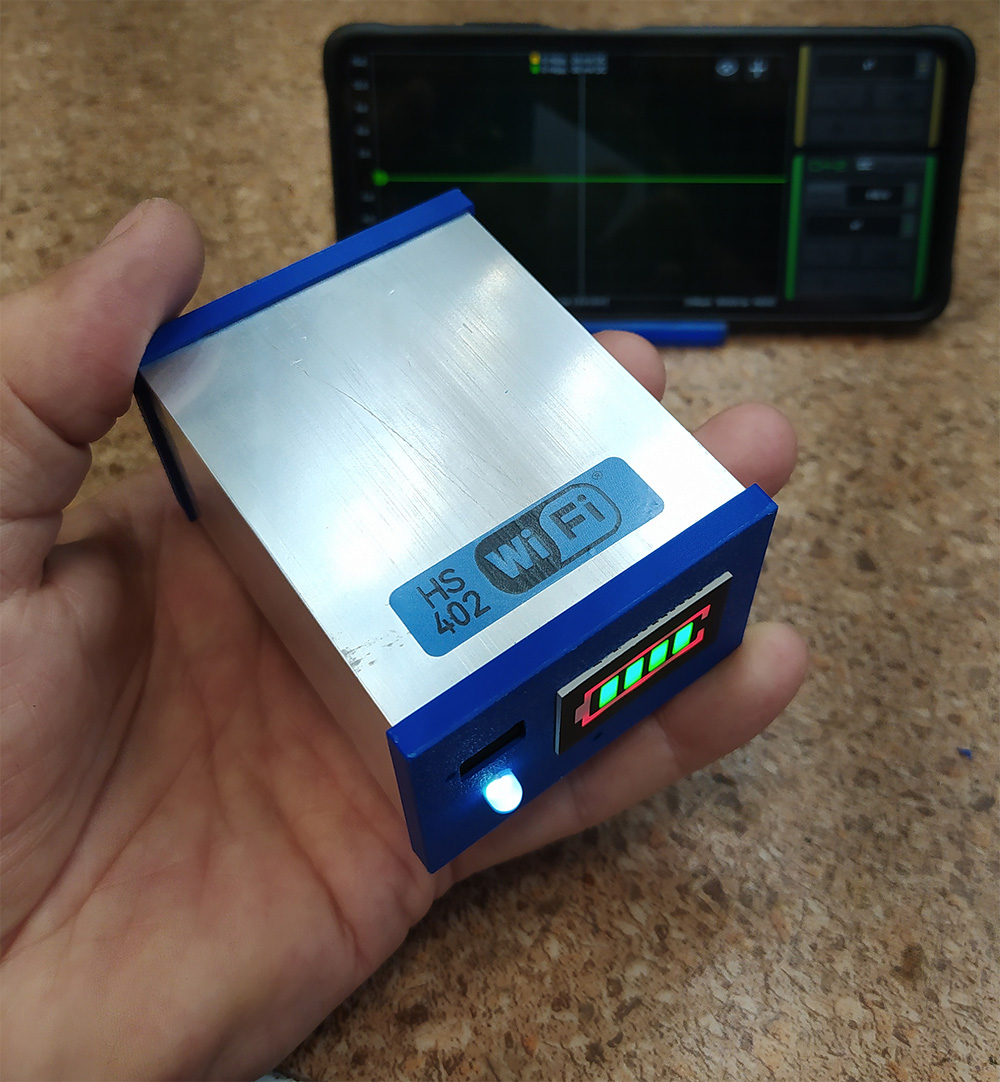

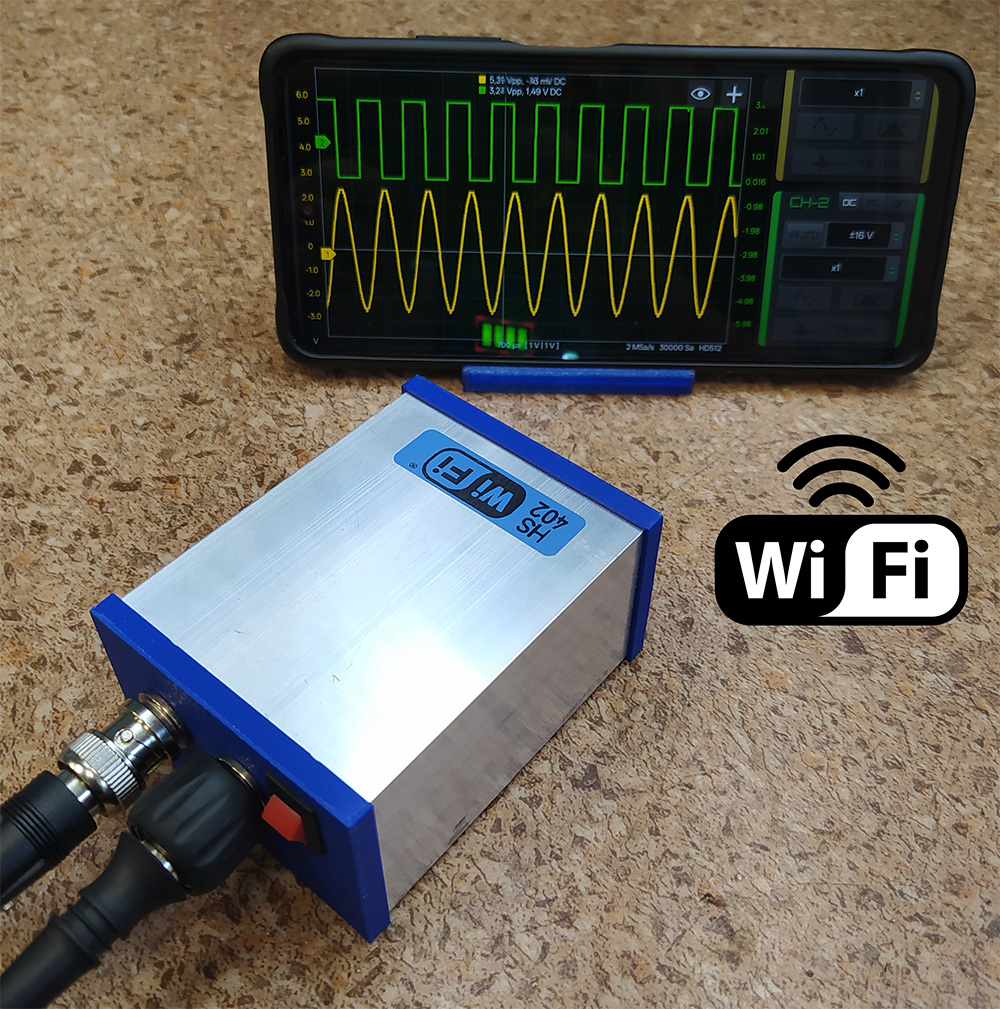

Осциллограф HS402-WiFi - это - 2-хканальный осциллограф с подключением к Андроид телефону или смартфону по WiFi

Сайт создателей осциллографа(только через VPN)

Его можно использовать только с приложением HScope для Android.

Скачать с Гугл-диска- HSCope

Технические характеристики:

Диапазон входных данных - ±16 В (с щупом Х10- 160 В)

Пропускная способность - 1 МГц

Входное сопротивление - 1 МОм

Частота дискретизации :

2 кса/с – 1,6 Мса/с,

3,2 Мса/с, 4,2 Мса/с (нелинейные скорости).

Автомобильный модуль в HScope :

320 кГц в одноканальном режиме, 160 кГц с двумя каналами

– Аудиомодуль

– Генератор ШИМ:

поддерживается до 1 МГц, коэффициент заполнения 1-99%, амплитуда-3,3 В (наружу не выведен)

Версия ОС - Android 7+

Руководство пользователя HS402-WiFi

Первое включение

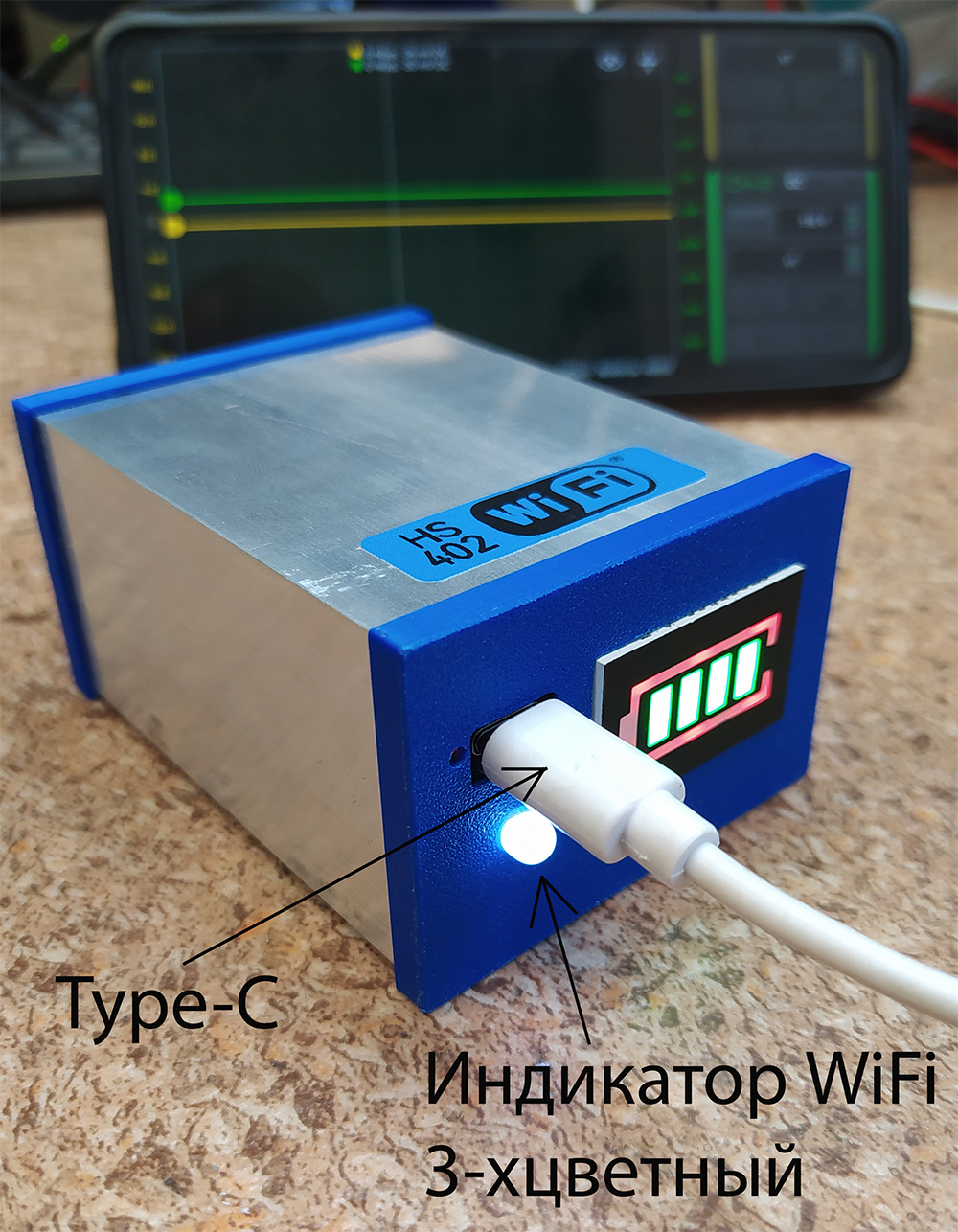

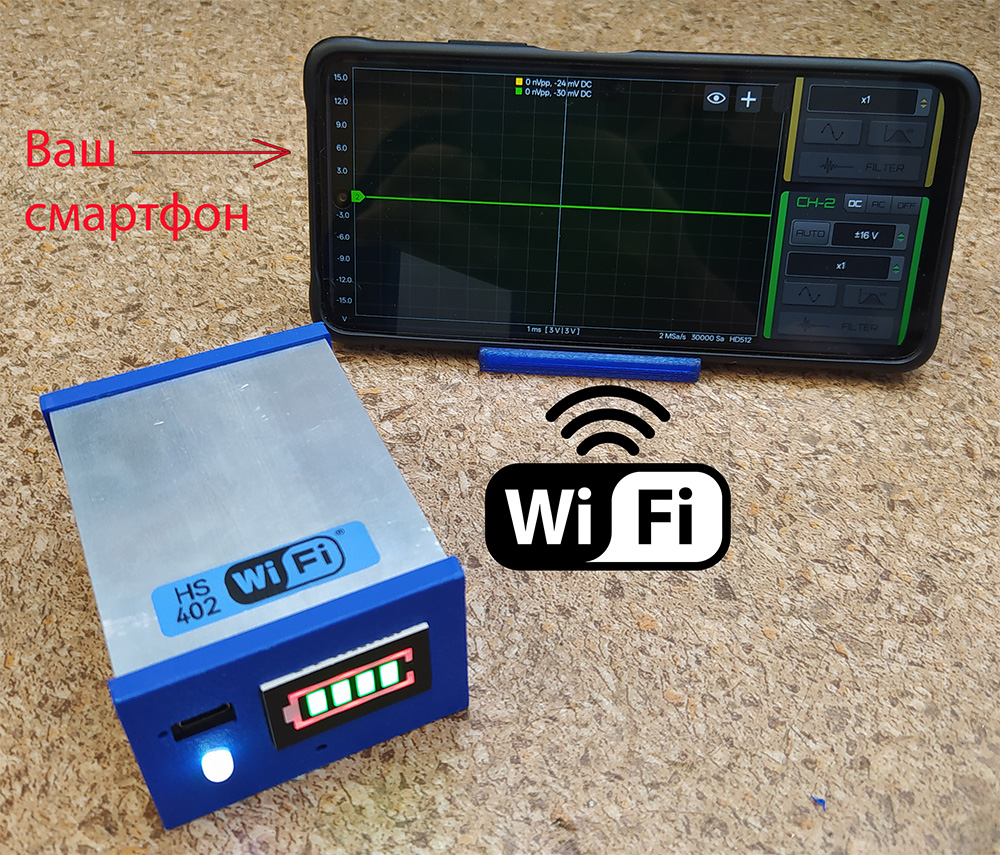

При первой загрузке осциллограф HC402-WIFI создаёт точку доступа Wi-Fi с SSID вида HS402-******

 Подключитесь к ней с телефона (пароль: 123456789)

Настройка приложения HScope

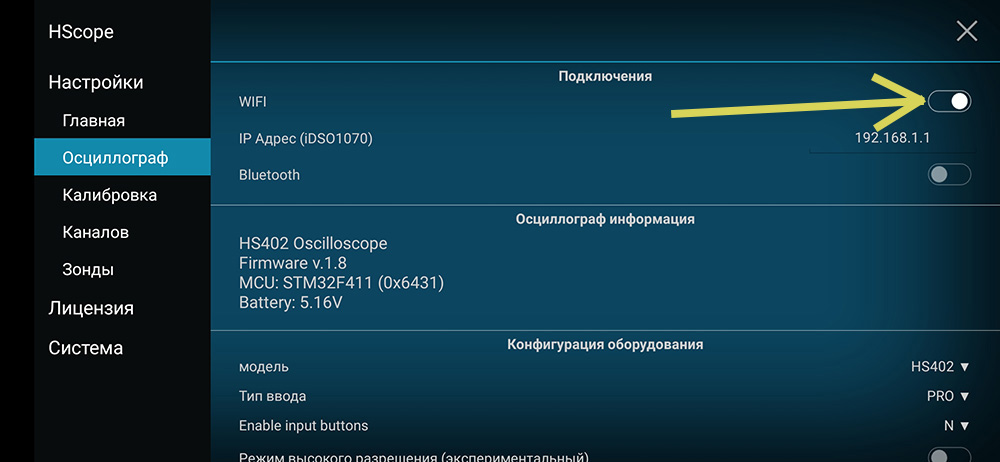

 В HScope необходимо включить Wi-Fi-соединение . Эта настройка доступна в разделе «Осциллограф» :

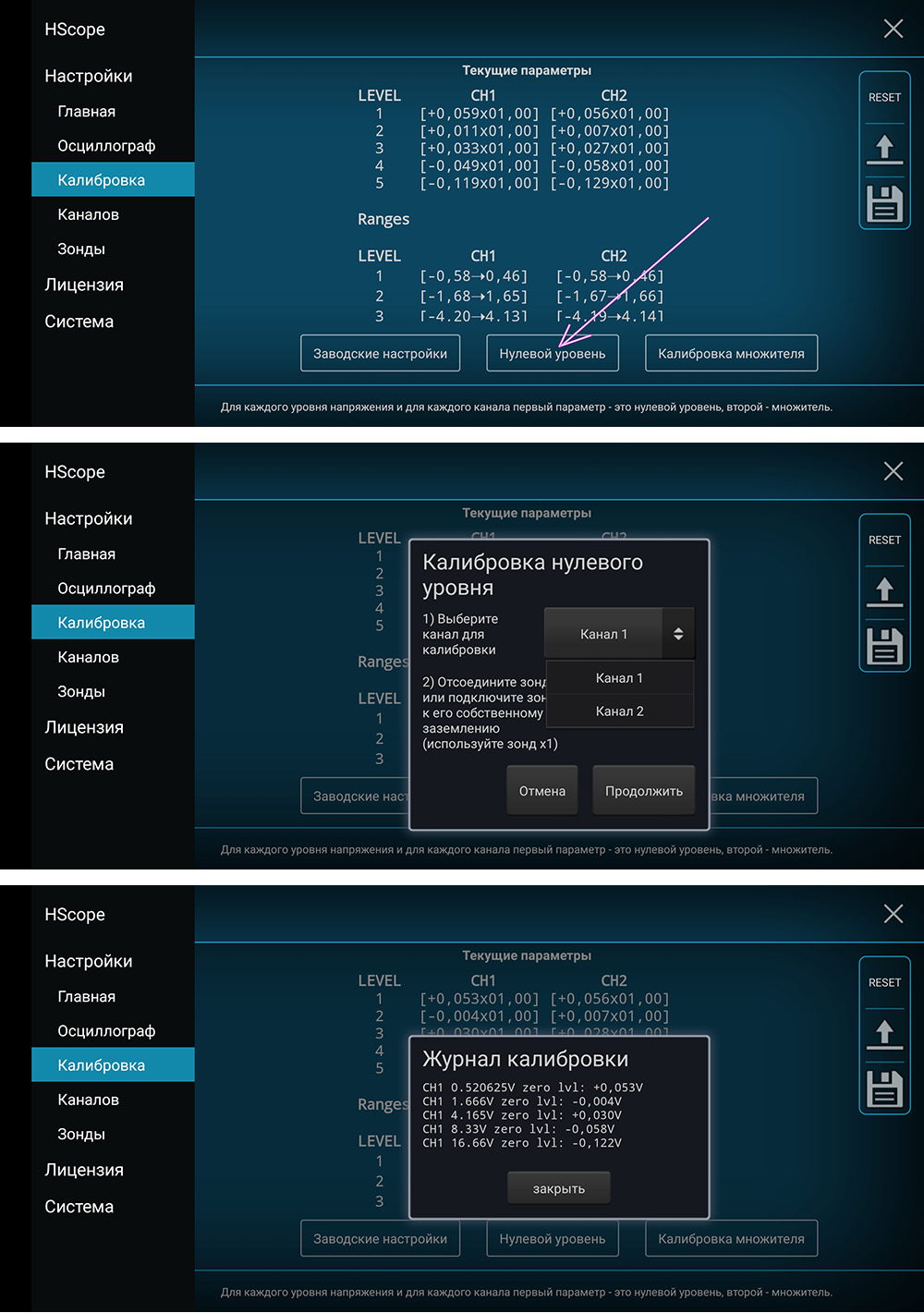

Калибровка нулевого уровня

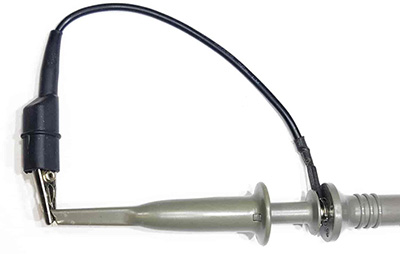

Замкните щуп первого канала и выполните калибровку нуля.

Сделайте то же самое со вторым каналом.

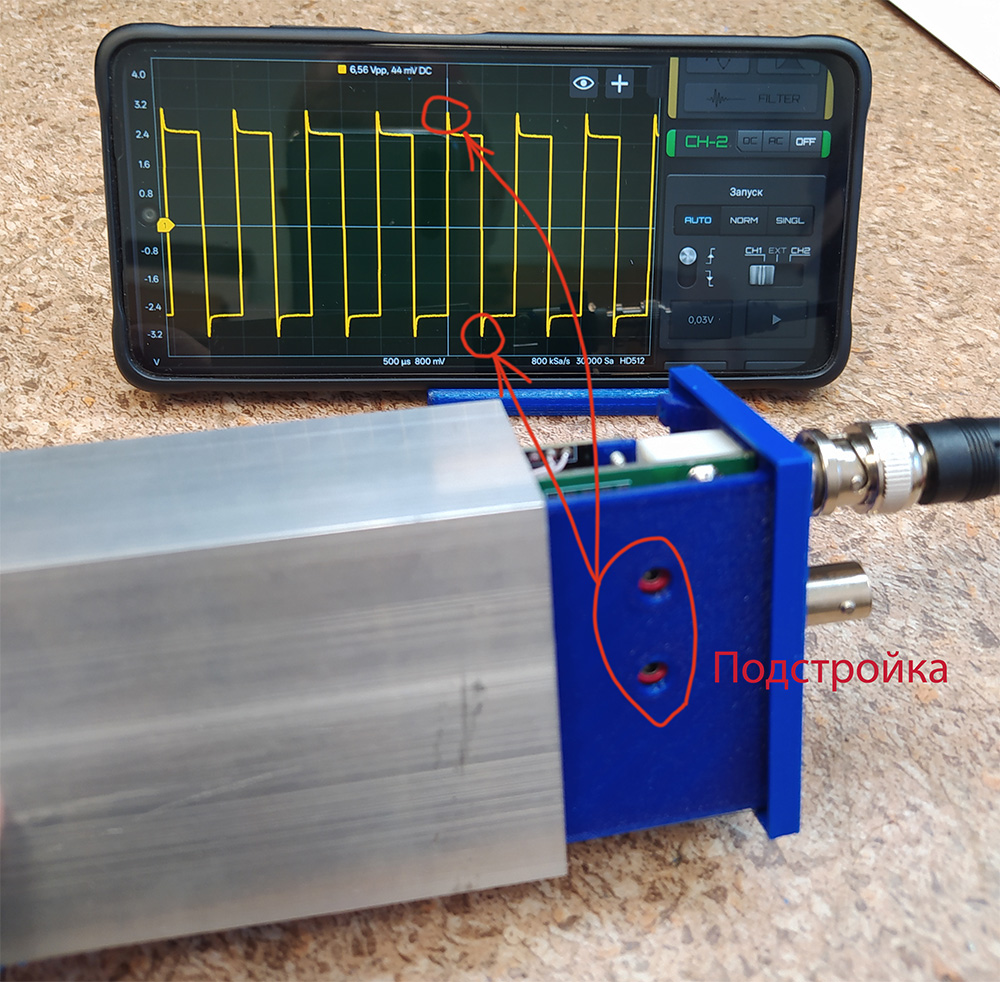

Если в ходе эксплуатации по каким-то причинам(возможно из-за щупов) появятся такие искажения, то нужно открутить единственный болтик на передней панели, немного вытащить и подстроить маленькой отверткой каждый канал.

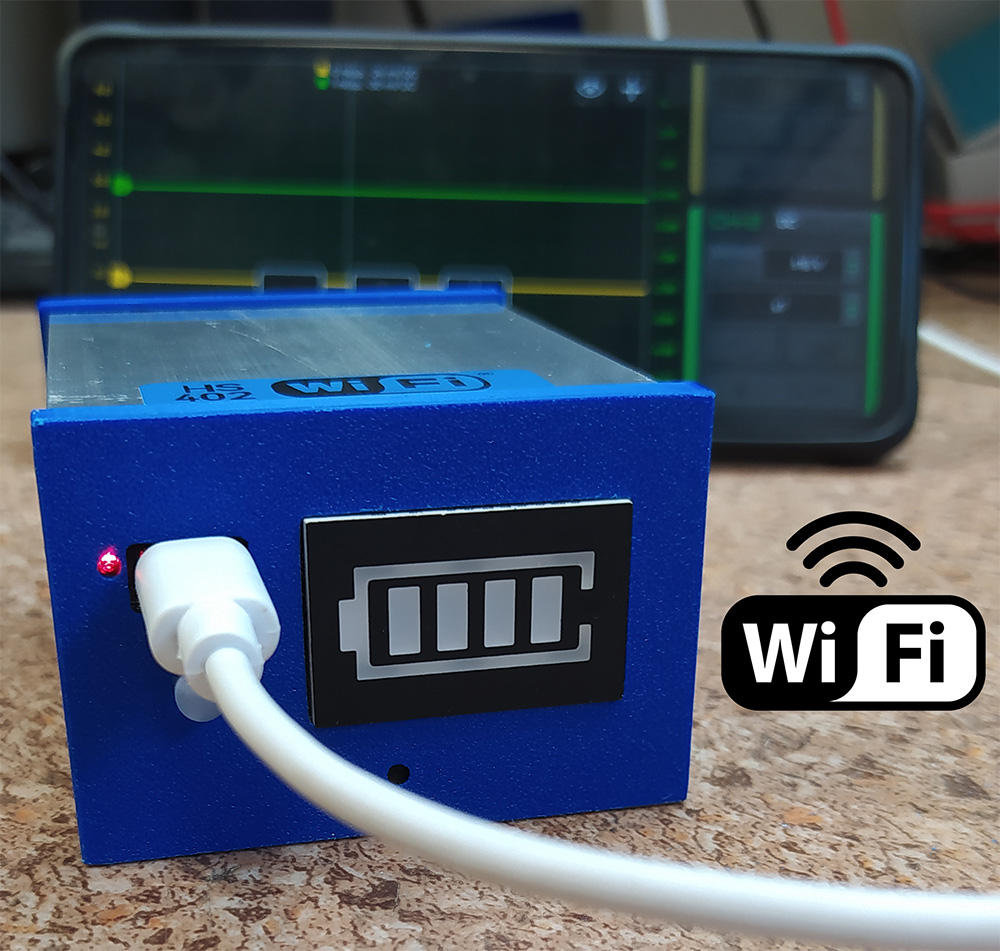

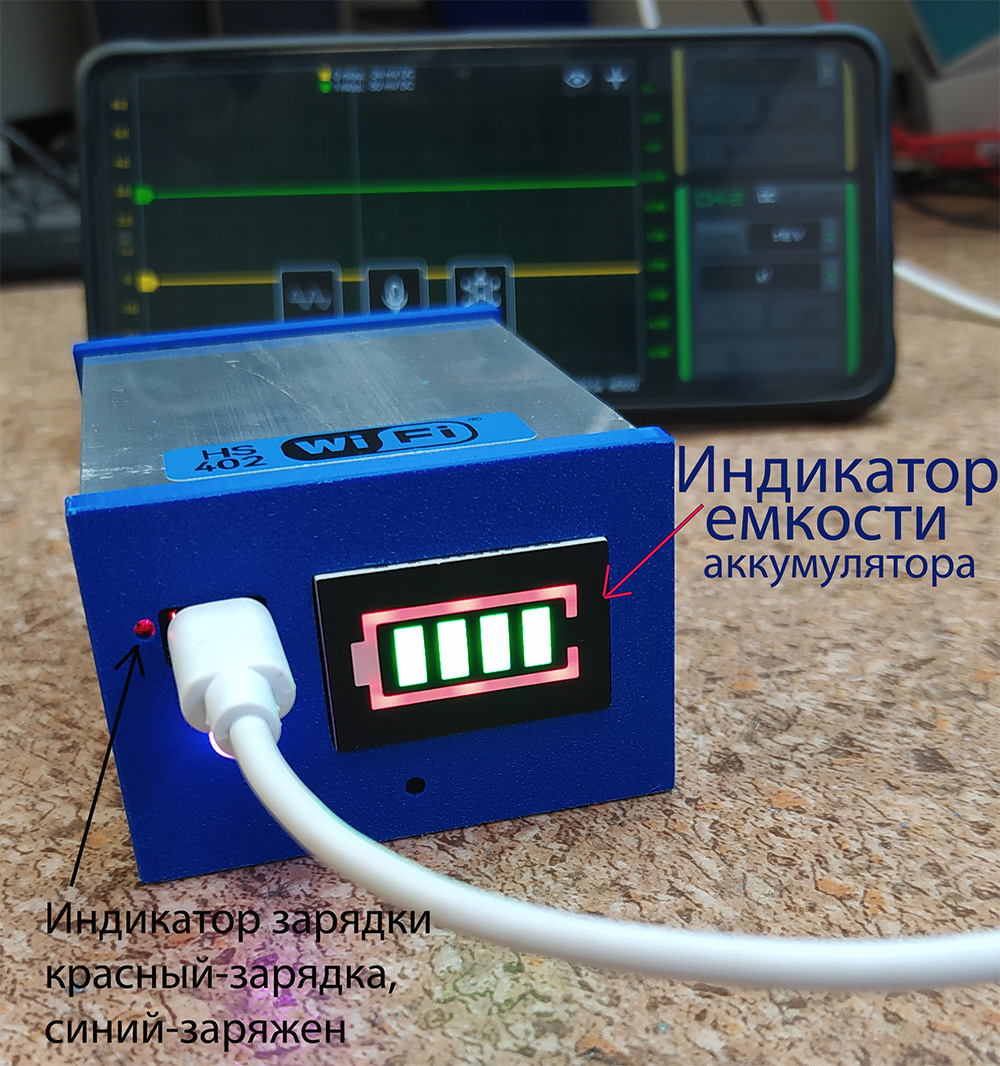

Индикатор емкости аккумулятора(18650) показывает следующее-

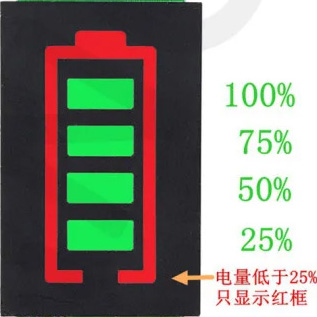

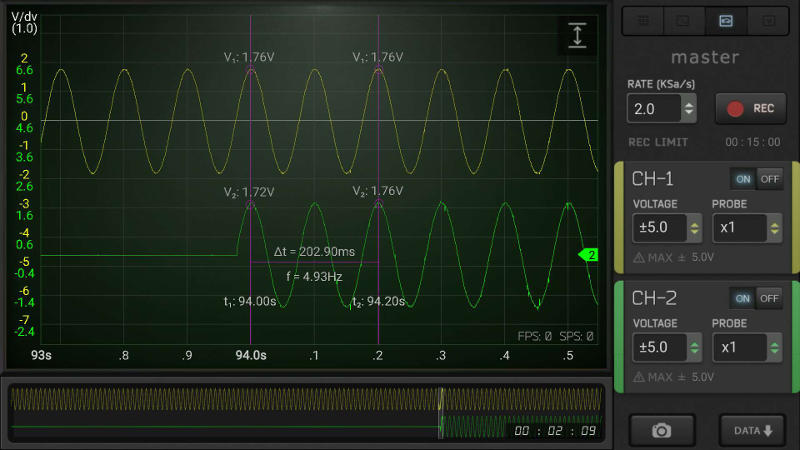

Автомобильный модуль

Автомобильный модуль позволяет осуществлять длительное и непрерывное получение данных в реальном времени с более низкими частотами дискретизации. Этот метод сбора данных обычно используется для диагностики автомобилей.

Подробнее про этот модуль приложения можно посмотреть по ссылке ТУТ - только через VPN.

Там же - Сборник примеров осциллограмм от пользователей.
